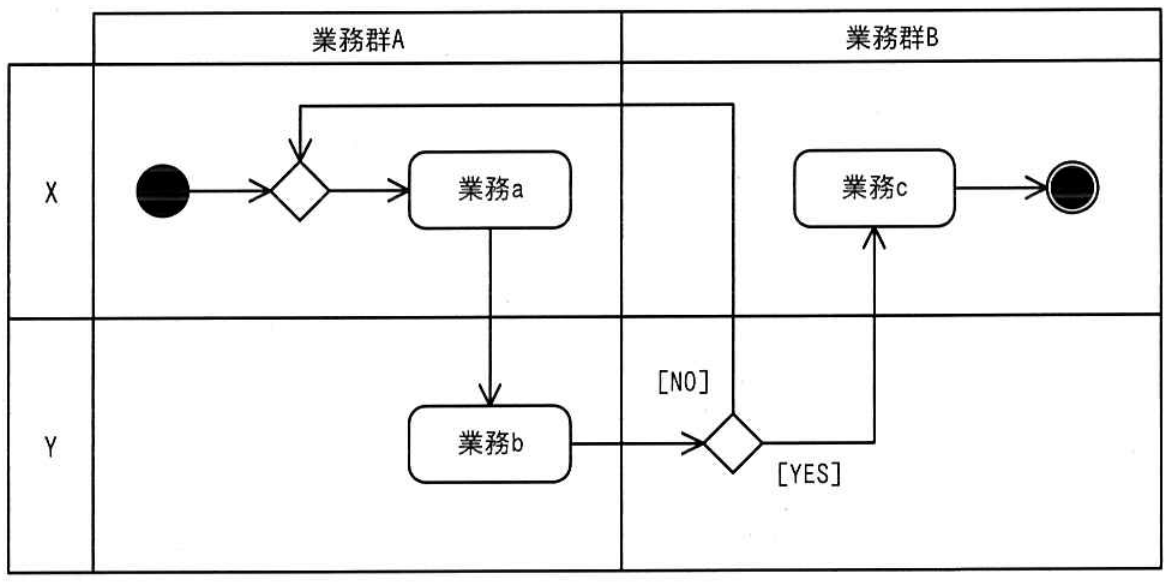

業務プロセスを，例示するUMLのアクティビティ図を使ってモデリングしたとき，表現できるものはどれか。
- 業務で必要となるコスト
- 業務で必要となる時間
- 業務で必要となる成果物の品質指標
- 業務で必要となる人の役割
解答
エ
解説
アクティビティ図は、ビジネスプロセスの流れやプログラムの制御フローを表すことができる図です。
- 業務で必要となるコスト
コストを表現できる図ではありません。 - 業務で必要となる時間
時間を表現できる図ではありません。 - 業務で必要となる成果物の品質指標
品質指標を表現できる図ではありません。 - 業務で必要となる人の役割
正しいです。
誰がどのプロセスを行うか（つまり役割）を表現できます。
参考情報
分野・分類
| 分野 | ストラテジ系 |
| 大分類 | システム戦略 |
| 中分類 | システム戦略 |
| 小分類 | 業務プロセス |
