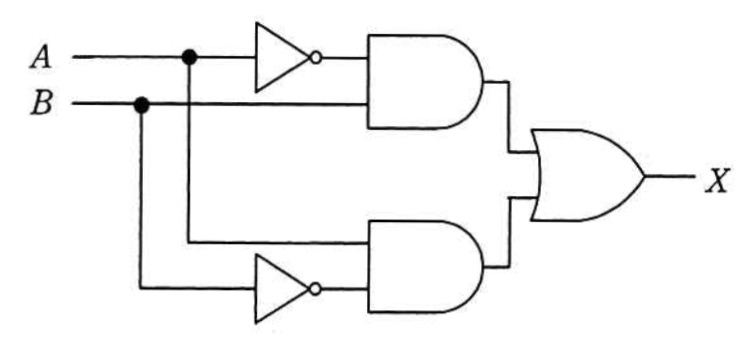

次の回路の入力と出力の関係として，正しいものはどれか。
-
入力 出力 A B X 0 0 0 0 1 0 1 0 0 1 1 1 -
入力 出力 A B X 0 0 0 0 1 1 1 0 1 1 1 0 -
入力 出力 A B X 0 0 1 0 1 0 1 0 0 1 1 0 -
入力 出力 A B X 0 0 1 0 1 1 1 0 1 1 1 0
解答
イ
解説
回路に使用されている記号は、左から「否定」、「論理積」、「論理和」になります。

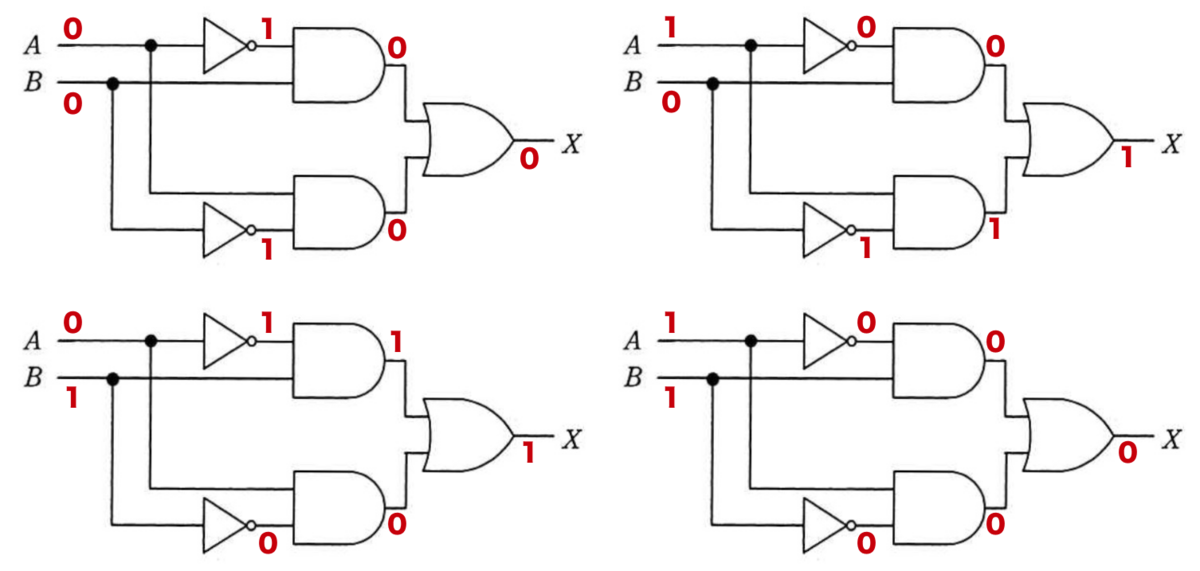

A、Bの入力全4パターンについて出力値を表すと下図の通りになります。
これらに合致するのはイになります。
参考情報
分野・分類
| 分野 | テクノロジ系 |
| 大分類 | コンピュータシステム |
| 中分類 | ハードウェア |
| 小分類 | ハードウェア |
出題歴
- FE 令和元年度秋期 問22
