AP 令和4年度秋期 問23

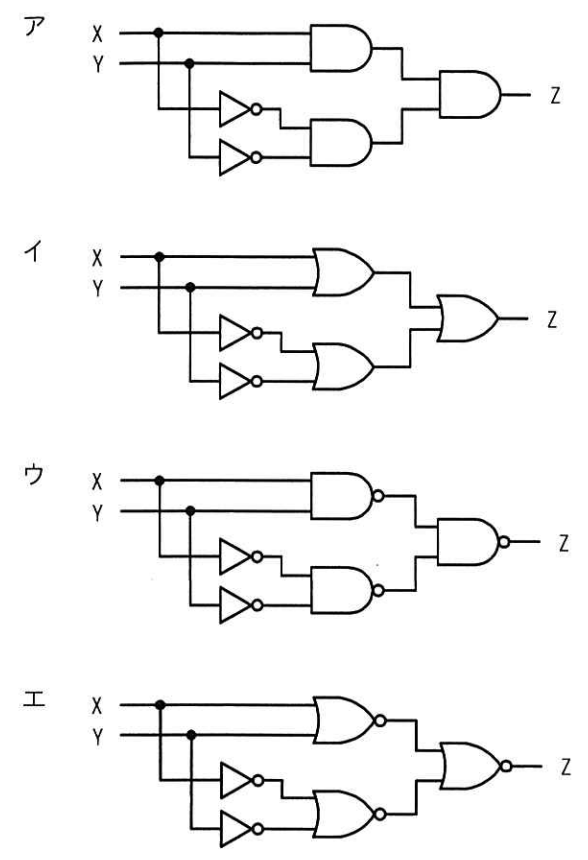

 入力XとYの値が同じときにだけ,出力Zに1を出力する回路はどれか。

解答・解説

解答

 ウ

解説

 各回路についてXとYが取りうる組み合わせを検証すると、次の通りになります。

  1. XとYの値に関わらずZは0となるため誤りです。
    X Y Z
    0 0 0
    0 1 0
    1 0 0
    1 1 0
  2. XとYの値に関わらずZは1となるため誤りです。
    X Y Z
    0 0 1
    0 1 1
    1 0 1
    1 1 1
  3. 正しいです。
    X Y Z
    0 0 1
    0 1 0
    1 0 0
    1 1 1
  4. XとYの値が異なるときにだけZが1になるため誤りです。
    X Y Z
    0 0 0
    0 1 1
    1 0 1
    1 1 0

参考情報

分野・分類
分野 テクノロジ系
大分類 コンピュータシステム
中分類 ハードウェア
小分類 ハードウェア
出題歴
  • AP 令和4年度秋期 問23
  • FE 平成26年度春期 問22
  • FE 平成22年度春期 問26
