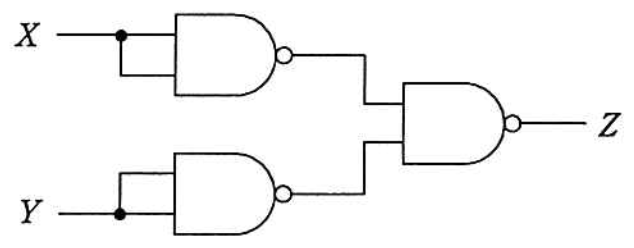

2023-04-26 ES 平成30年度春期 問12 エンベデッドシステムスペシャリスト NAND素子を用いた次の組合せ回路の出力Zを表す式はどれか。ここで,論理式中の“・”は論理積,“+”は論理和,“X”はXの否定を表す。 X・Y X+Y X・Y X+Y 解答・解説 解答 イ 解説 ー X・Yー X+Yー X・Yー X+Yー 参考書・問題集 参考情報 分野・分類 分野 テクノロジ系 大分類 コンピュータシステム 中分類 ハードウェア 小分類 ハードウェア 出題歴 ES 平成30年度春期 問12 ES 平成28年度春期 問14 前問 一覧 次問
