ES 平成22年度春期 問17

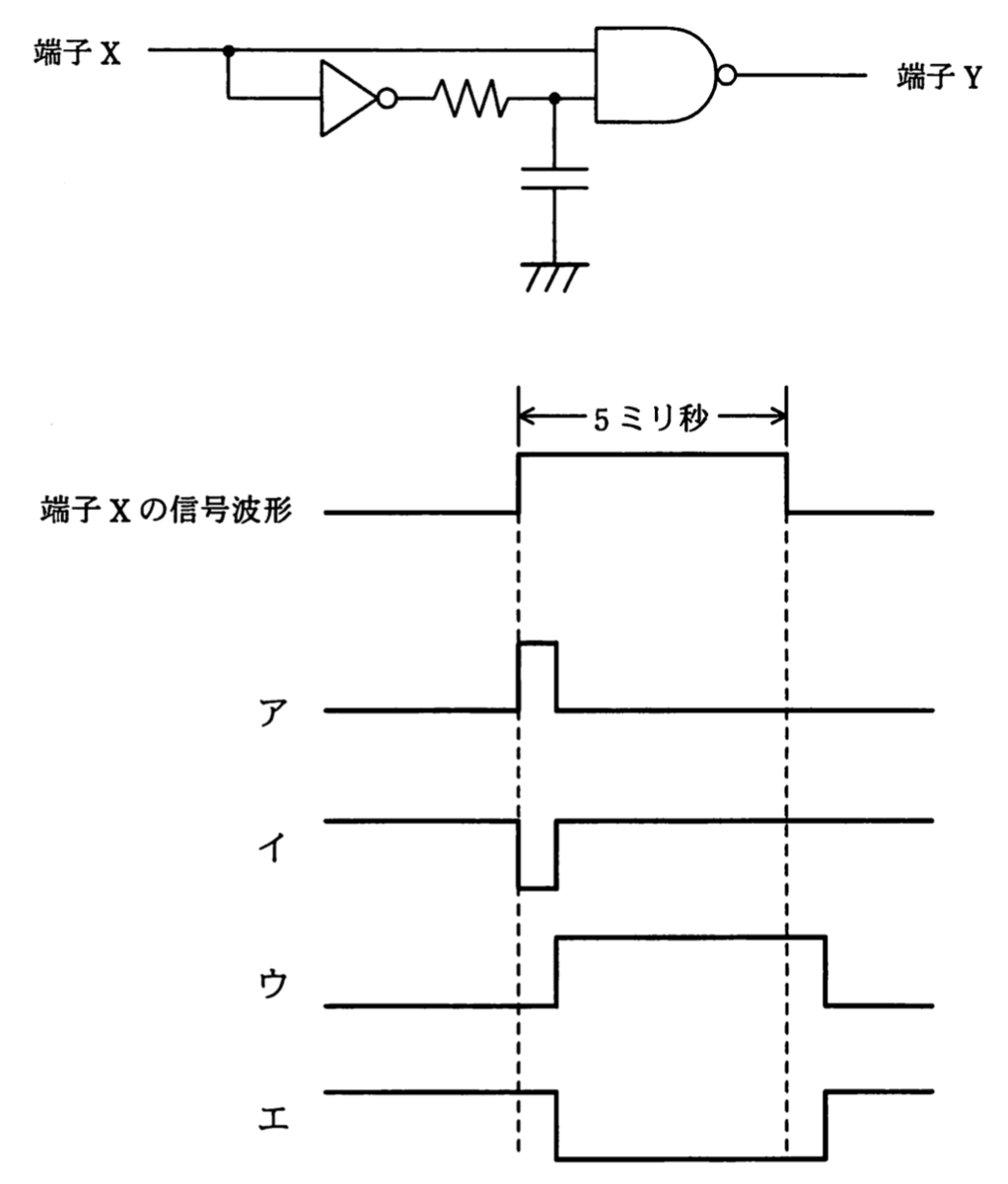

 回路の端子Xに図に示す幅5ミリ秒のパルス信号を入力したとき端子Yに現れる信号波形として,適切なものはどれか。ここで,RC回路の時定数τを1ミリ秒,ゲート遅延はτに比べて十分に小さいものとする。

f:id:trhnmr:20210721224746p:plain

解答・解説

解答

 イ

解説

 ー

参考情報

分野・分類
分野 テクノロジ系
大分類 コンピュータシステム
中分類 ハードウェア
小分類 ハードウェア
出題歴
  • ES 平成22年度春期 問17
