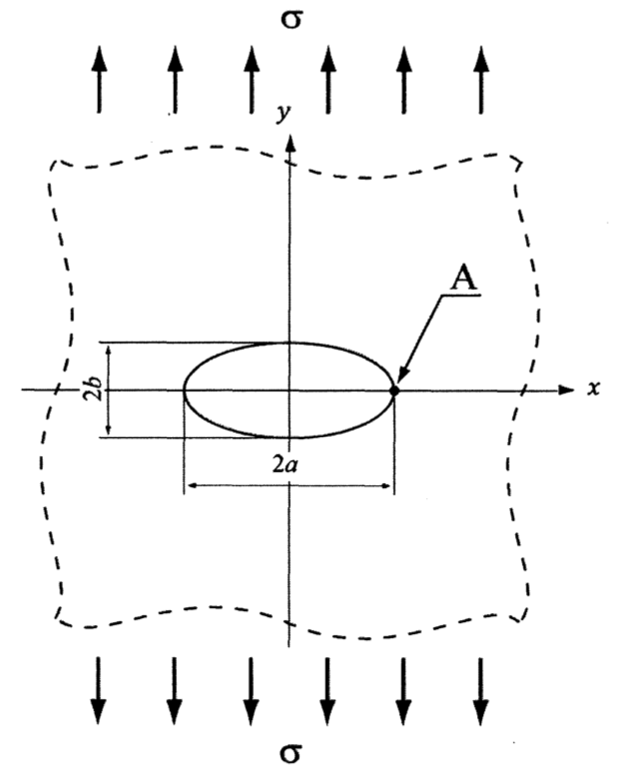

下図に示すように，遠方でy方向に応力σ ( > 0 ) を受け，軸の長さaとbの楕円孔 ( a > b )を有する無限平板がある。楕円孔の縁（点A）での応力状態 (σx，σy，τxy) として適切なものは，次のうちどれか。
① σx = 0，σy < 3σ，τxy = 0
② σx = 0，σy > 3σ，τxy = 0
③ σx = 0，σy > 3σ，τxy > 0
④ σx > 0，σy < 3σ，τxy = 0
⑤ σx > 0，σy > 3σ，τxy = 0
解答・解説
解答
②
解説
応力σyの応力集中係数は，
σy /σ = 1 + 2 × a/b
となります。
ここでa > bより，σy/σ > 3 となるので，
σy > 3σ
であることがわかります。
また，応力がかかっているのはy軸方向のみなので，
σx = 0，τxy = 0
となります。
