基礎科目 令和3年度 Ⅰ-3-3



 線形弾性体の2次元有限要素解析に利用される(ア)〜(ウ)の要素のうち,要素内でひずみが一定であるものはどれか。

f:id:trhnmr:20220312152233p:plain

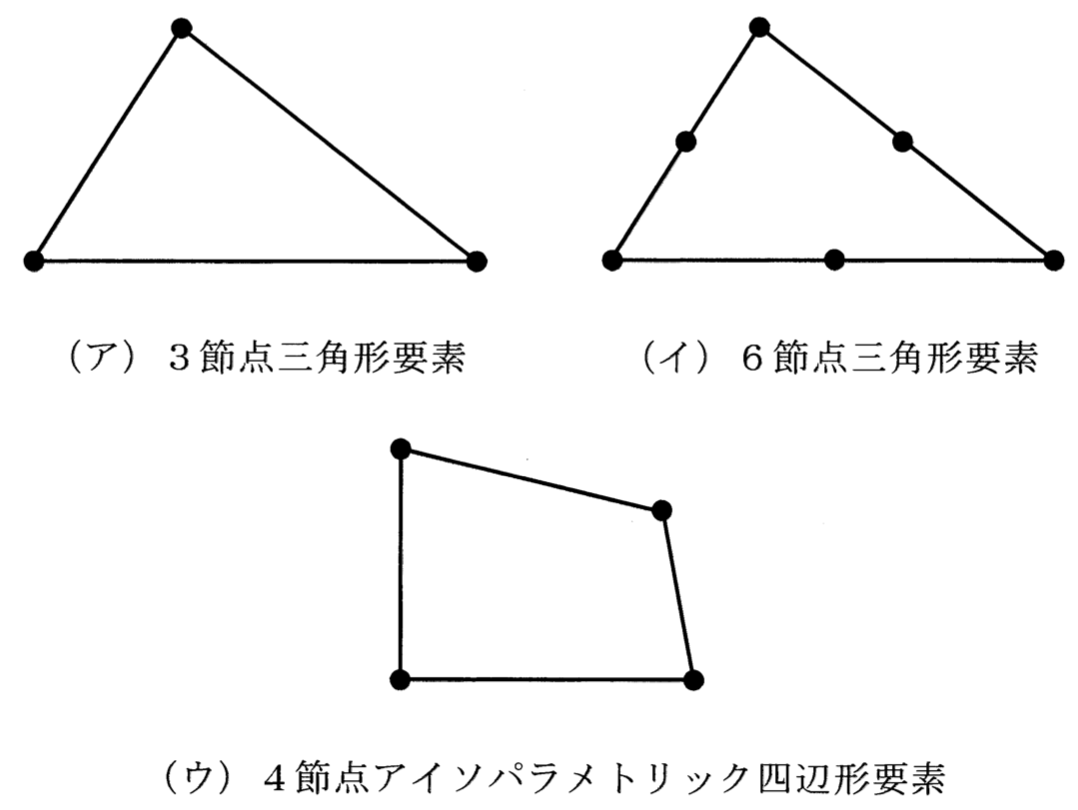

図 2次元解析に利用される有限要素

① (ア)

② (イ)

③ (ウ)

④ (ア)と(イ)

⑤ (ア)と(ウ)



解答・解説

解答

 ①

解説

  1. 3節点三角形要素
    要素内でひずみが一定です。

  2. 6節点三角形要素
    要素内でひずみが線形変化します。

  3. 4節点アイソパラメトリック四辺形要素
    要素内でひずみが線形変化します。

 よって,①が正解になります。

参考情報

過去の出題

 なし

オンラインテキスト
準備中
