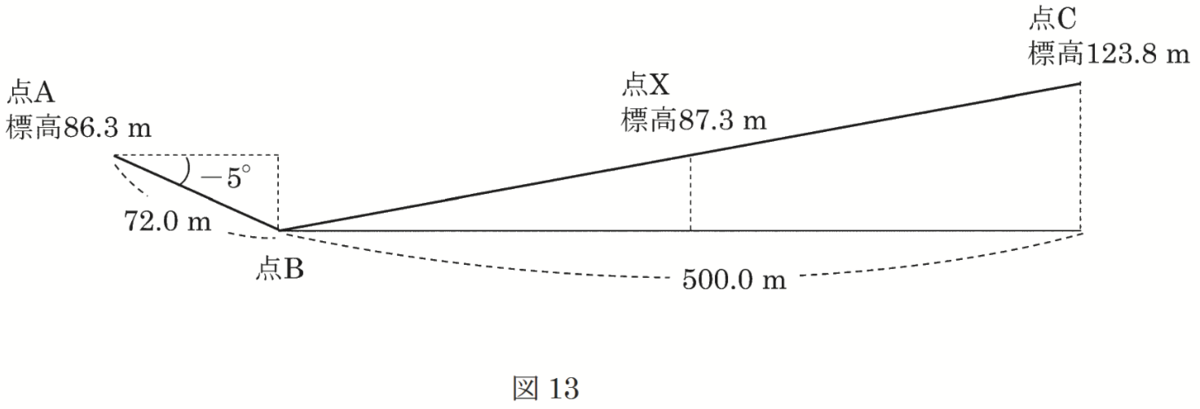

図13は，ある道路の縦断面を模式的に示したものである。この道路において，トータルステーション（以下「TS」という。）を用いた縮尺1/1,000の地形図作成を行うため，標高86.3mの点AにTSを設置し点Bの観測を行ったところ、高低角-5°，斜距離72.0mの結果が得られた。また，同じ道路上にある点Cの標高は123.8mであった。
このとき，点B，点C間の水平距離を500.0mとすると，点Bと点Cを結ぶ道路上の標高87.3mの点Xは，この地形図上で点Bから何cmの地点か。最も近いものを次の1〜5の中から選べ。
ただし，点Aと点Bを結ぶ道路及び点Bと点Cを結ぶ道路は，傾斜が一定でまっすぐな道路である。また，点A〜C及び点Xはいずれも道路中心線上にあるものとする。
なお，関数の値が必要な場合は、巻末の関数表を使用すること。
- 8.3cm
- 16.6cm
- 25.0cm
- 33.3cm
- 41.6cm
解答
1
解説
ー
