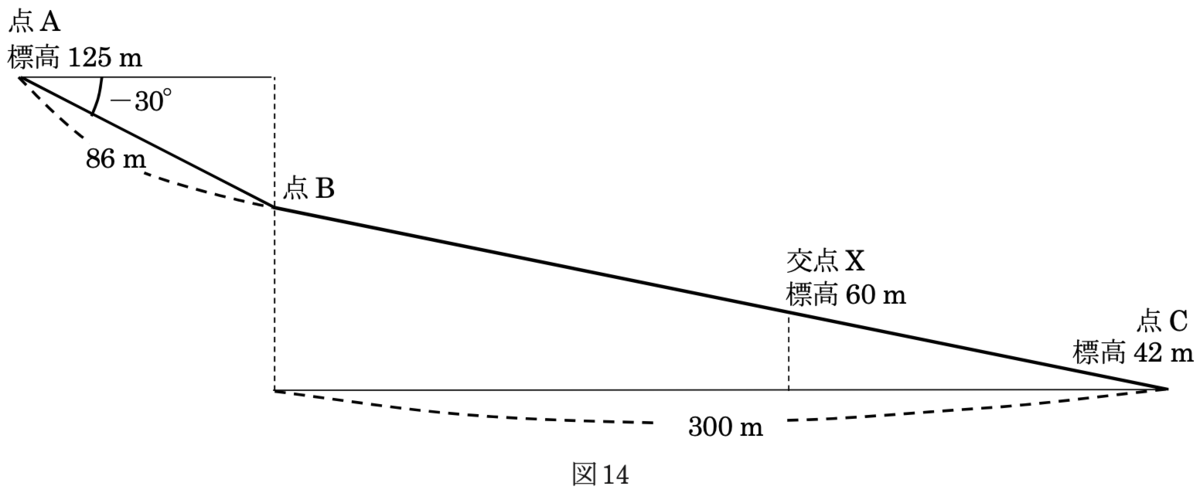

図14は，ある道路の縦断面を模式的に示したものである。この道路において，トータルステーションを用いた縮尺1/500の地形図作成を行うため，標高125mの点Aにトータルステーションを設置し点Bの観測を行ったところ，高低角-30°，斜距離86mの結果を得た。また，同じ道路上にある点Cの標高は42mであった。点Bと点Cを結ぶ道路は，傾斜が一定でまっすぐな道路である。
このとき，点B，C間の水平距離を300mとすると，点Bと点Cを結ぶ道路とこれを横断する標高60mの等高線との交点Xは，この地形図上で点Cから何cmの地点か。最も近いものを次の中から選べ。
なお，関数の値が必要な場合は，巻末の関数表を使用すること。
- 8.6cm
- 13.5cm
- 16.2cm
- 27.0cm
- 33.0cm
解答
4
解説
ー
